GHF5型風冷吊頂式恒溫恒濕機組
- 產品優勢Product advantage
本產品選用的主要零部件，如制冷壓縮機、過濾器等，均采用原裝進口名牌產品。機組設有多種自動保護與其他同類產品相比，具有效率高、結構緊湊輕便、運轉平穩、操作簡便、外型美觀、使用壽命長等特點。
- 產品介紹
- 應用說明
產品特點：
本產品選用的主要零部件，如制冷壓縮機、過濾器等，均采用原裝進口名牌產品。機組設有多種自動保護
與其他同類產品相比，具有效率高、結構緊湊輕便、運轉平穩、操作簡便、外型美觀、使用壽命長等特點。
1）外形結構
本機組采用高強度鋼材做為框架、外形新穎、機構簡單合理，安裝方便，內部采用防腐型材料，有效的增加了產品的使用壽命。
2）功 能
本機具有調溫除濕、升溫除濕、通風三種功能，在濕度比較大的時候，采用除濕功能，在濕度較小的時候采用通風功能。這樣既能滿足濕度的要求，又能達到節能的效果
3）配 件
壓縮機和主要配件均采用國際著名品牌的產品，通過制冷系統科學合理的優化設計，確保在不同壞境下正常運行。克服了國內同行業機型除濕量不足、機組頻繁啟動產品故障率高的缺點。同時也提高了產品的使用壽命。
4）控 制

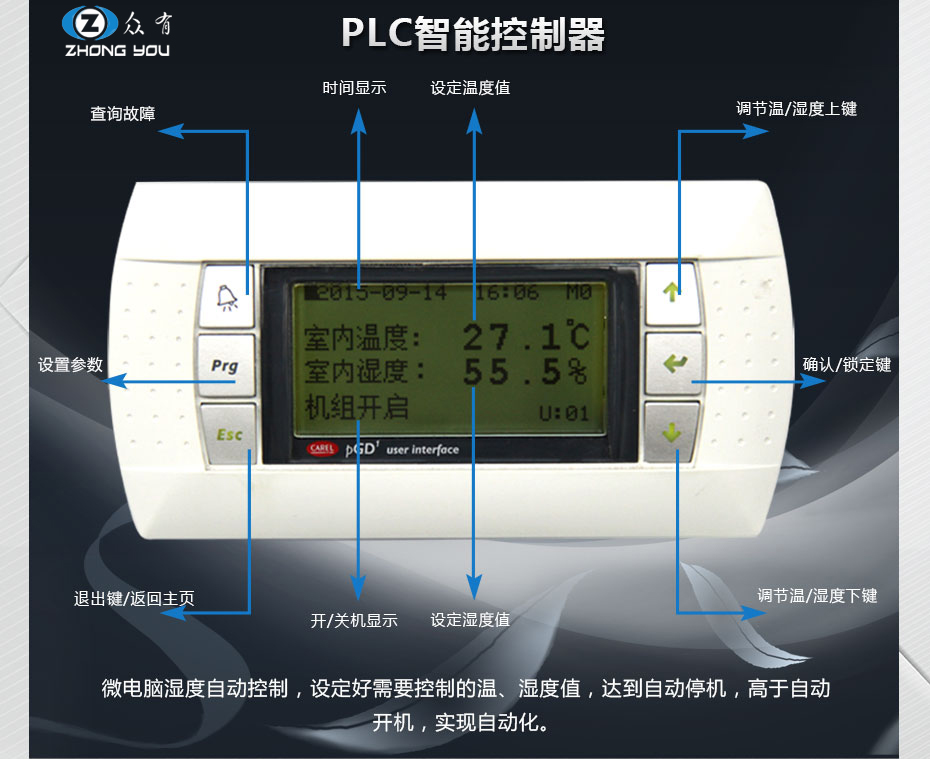

機組采用了專用的微電腦控制，可根據用戶設定的相對濕度自動啟停、精度高、可靠性好、外形美觀、操作簡便。
5）保 護
機組具有溫濕度顯示、故障顯示等功能。設有過載、短路、缺相、過熱、高壓、低壓等保護，及風機、防火閥連鎖保護。

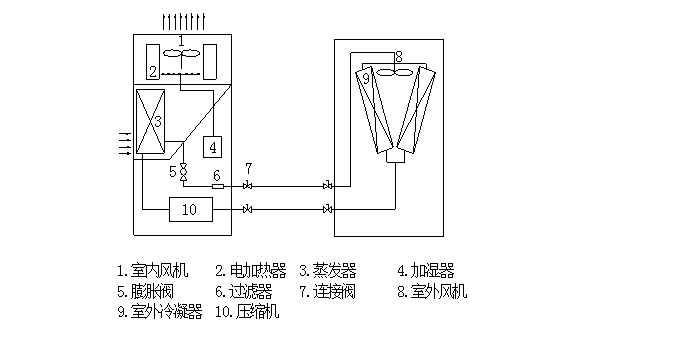

工作原理及流程圖
1、本機具有調溫除濕、加濕。升降溫除濕、加濕。通風三種功能，用戶可根據需要選任一種功能。
2、室內濕空氣通過蒸發器表面時，因蒸發器溫度低于濕空氣的露點溫度，空氣中的水蒸汽便冷凝析出，聚積于接水盤內，由水管排出，空氣的含濕量下降。經過除濕后的濕空氣再通過風冷冷凝器升溫，其相對濕度下降，從而達到干燥環境空氣的目的。
|
性能 |
GHF5 |
||||||
|
空調機組整機性能 |
制冷量 |
kW |
5.5 |
||||
|
104kcal/h |
0.65 |
||||||
|
能量調節 |
% |
100,0 |
|||||
|
制 熱 量 |
電加熱 |
kW |
5 |
||||
|
熱水加熱 |
kW |
8 |
|||||
|
蒸汽加熱 |
kW |
10 |
|||||
|
風 量 |
m3/h |
1500 |
|||||
|
機外余壓 |
Pa |
≥150 |
|||||
|
機組噪音 |
dB(A) |
≤60 |
|||||
|
溫控范圍及精度 |
℃ |
18~25℃, 精度±0.5~1.0℃ |
|||||
|
濕控范圍及精度 |
%RH |
50~70%, 精度±5~10% |
|||||
|
電 源 |
380V，50Hz，三相四線制 |
||||||
|
機組總?cè)萘?/span> |
kW |
10.0 |
|||||
|
制冷系統 |
壓縮機 |
類型 |
全封閉渦旋式 |
||||
|
數量 |
1 |
||||||
|
名義輸入功率(kW) |
2.25 |
||||||
|
制冷劑 |
類型 |
R22 |
|||||
|
節流方式 |
熱力膨脹閥 |
||||||
|
蒸發器 |
型式 |
銅管套鋁片式 |
|||||
|
風機系統 |
風機 |
類型 |
外轉子低噪音離心式 |
||||
|
數量 |
1 |
||||||
|
功率(kW) |
0.55 |
||||||
|
過濾器 |
類型 |
初效 |
|||||
|
室內機 |
電加熱 |
類型 |
電熱式 |
||||
|
功率(kW) |
5 |
||||||
|
熱水加熱 |
加熱量(kW) |
8 |
|||||
|
進出水管徑DN |
25 |
||||||
|
蒸汽加熱 |
加熱量(kW) |
10 |
|||||
|
|
進出汽管徑DN |
25 |
|||||
|
加濕器 |
型式 |
電熱式 |
|||||
|
加濕量(kg/h) |
3 |
||||||
|
功率(kW) |
3.0 |
||||||
|
進水管徑 |
1/2” |
||||||
|
室內機外形尺寸 （僅供參考,以技術設計圖紙為準） |
長(mm) |
1000 |
|||||
|
寬 |
950 |
||||||
|
高 |
650 |
||||||
|
重量 |
kg |
250 |
|||||
|
室外機 |
型 號 |
|
FN12(A) |
||||
|
數 量 |
臺 |
1 |
|||||
|
功 率 |
kW |
0.06 |
|||||
